使用F5 irule实现类似腾讯的HTTPDNS功能

2015年03月27日 11046点热度 2人点赞 0条评论
f5 httpdns

f5 httpdns

腾讯曾在其微信公众账号中介绍过HTTPDNS的实现,具体为什么要设计httpdns,大家可以搜一下腾讯httpdns。httpdns为手机APP提供了一种简单稳定可靠的方式来快速获取智能DNS解析结果,而且httpdns绕过了传统dns的交互步骤,使得后端智能解析决策DNS服务器可以直接看到真实客户端地址,这解决了当今edns-client-subnet还不能完全被支持的窘境,优势很大。

而实际上这个看着逼格很高的技术通过F5的irule也可以快速的实现,对已经部署GTM/LTM设备的F5客户来说,这一切很容易实现。

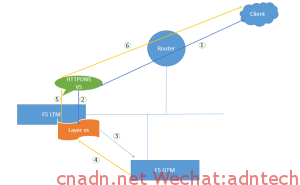

技术原理:

1 客户端通过发起一个普通的http请求, 请求格式为http://your-httpdns-vs-ip/?sip=1.1.1.1&dn=www.myf5.net ,sip的值为要传递的真是客户端公网IP,dn为需要解析的域名

2.LTM上的httpdns vs接收到该请求后,通过irule处理,irule内部调用了同一台上的另一个layer vs(这个vs并不对外,只提供给irule内部调用),此时http 请求并转化为标准dns 请求

3. layer vs在接收到DNS请求后,使用irule对该请求进行一些必要的处理后,将处理后的DNS请求发送给F5 GTM,此时发送给GTM的请求的源地址已经变为了sip参数所指定的IP

4. F5 GTM像处理普通DNS请求一样,执行智能解析,并返回智能解析的结果,注意此时GTM利用 Auto lasthop功能直接将解析结果送给LTM,而不是通过路由送给上游路由器。

5. LTM的layer vs会匹配处理GTM送回的DNS应答并做相应处理原路返回给HTTPdns VS

6. 最后原路返回给客户端

测试案例:

通过在GTM上设计如果SIP是192.168.232.200则返回IPA,如果是192.168.232.100则返回IPB,其他任意地址则RR返回,以下是模拟测试结果:

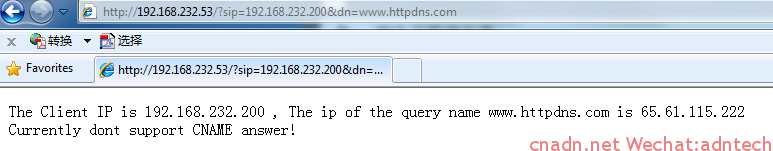

VOU}QY{3UZ6IJ(EJIU}7W~N

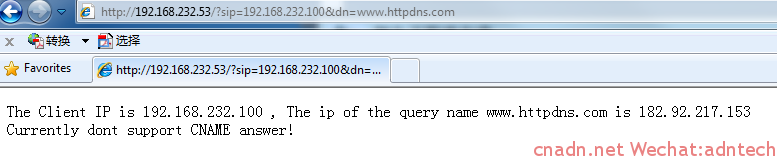

V1${UT]L[D`{8CMERJ{TI89

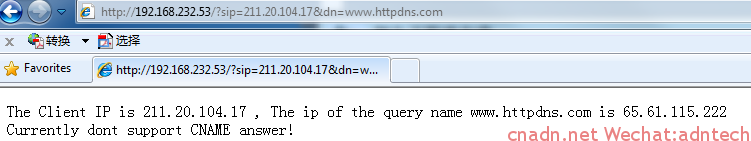

YACXCGA8AW5GA]J3`T{E@22

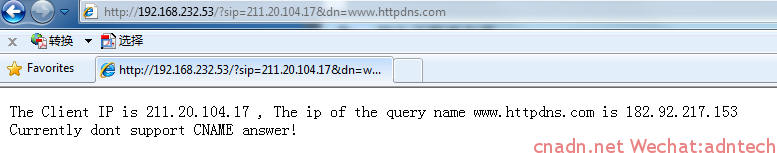

TSUSJM2QEWXP(VNM}]I`NPA

技术关键点:

1. httpdns vs 的irule模拟HTTP 应答,执行相关合法性检查,使用RESOLV::lookup命令调度DNS查询,注意系统TMM会自动根据dns的TTL对DNS 响应进行缓存,所以需要通过layer vs层将dns response处理修改为TTL=0,不应将原始dns应答中的ttl透传给httpdns v。

2.layer vs接收到的DNS请求实际上来自TMM 内部,所以layer vs看到的请求源地址实际上是内部的127地址,如何透传真是客户端IP给layer vs是个关键。

3.layer vs要根据透传过来的真实客户端地址执行SNAT

4.LTM和GTM,也就是layer vs和GTM之间要能实现auto lasthop,否则除非你的网络结构上GTM得默认网关是该LTM设备。



配置关键点:

1. httpdns vs, 80服务,关联http profile,不配置任何实际pool,关联一个irule

2. layer vs,提供53端口转发,关联dns profile(注意你的设备要有对应的license)该dns profile中建议关闭gtm/DNSSEC/DNS CACHE/DNSEXPRESS/local BIND这些功能,只是因为irule中的命令需要这个profile而已。同时该vs关联一个udp的profile,这个profile启用datagram LB,timeout建议设置为较短的超时值,关联一个pool指向GTM的listener ip, 关联一个irule

irule:

httpdns vs关联的irule:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
when HTTP_REQUEST {
   set uriq "?[URI::query [HTTP::uri]]"
   set srcip [URI::query $uriq sip]
   set hostname [URI::query $uriq dn]
   #Here, should also check the ip and the query name format
    if {$srcip == "" or $hostname == ""} {
       HTTP::respond 200 content "Bie Nao! Please give enough inputs!" "Cache-Control" "no-cache"
    } elseif {!($srcip matches_regex {^[0-9\.]+$})}{
       HTTP::respond 200 content "Bie Nao! Need correct ip!" "Cache-Control" "no-cache"
    } elseif {!($hostname matches_regex {^[\w\.\-\_]+$})}{
       HTTP::respond 200 content "Bie Nao! Need correct hostname!" "Cache-Control" "no-cache"
    } else {
   #Please note, it does not support CNAME answer as using resolve command
   set resolveip [RESOLV::lookup @/Common/layer_httpdns "$hostname|$srcip"]
   HTTP::respond 200 content "The Client IP is $srcip , The ip of the query name $hostname is $resolveip <br>Currently dont support CNAME answer!" "Cache-Control" "no-cache"
    }
}

上述irule为功能测试irule,实际使用建议优化相关正则表达式以提高性能,同时上述对IP地址的正则表达式并不严格。

layer vs 关联的irule:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
when DNS_REQUEST {
  set ori_qname [DNS::question name]
  set qname [getfield [DNS::question name] "|" 1]
  set dns_srcip [getfield [DNS::question name] "|" 2]
  log local0. "qnmae is $qname"
  log local0. "question name before changing: $ori_qname"
  DNS::question name $qname
  log local0. "question name: [DNS::question name]"
  snat $dns_srcip
}

when DNS_RESPONSE {
  #change query name back to original which include ip
  DNS::question name $ori_qname
  #change all name in answer section to original which include ip
#also need change ttl to 0 to avoid the upstream vs caching result
  set rrs [DNS::answer]
    foreach rr $rrs {
        DNS::name $rr $ori_qname
    }
}

实际使用中关闭log命令,同时加上修改ttl=0的处理(上述irule没有加,自己加一下吧 :) )或通过修改tmm resolv cache 条目为0的db key来规避resolve命令对解析的缓存

上述用法,配置都是为了实现功能,如需实际使用请考虑加强性能、以及bug测试。
